Begini Nih Kangmas, Cara Bongkar Magnet Yamaha RX-King dengan Gampang Nggak Pake Susah

-
WARKOPSPEED.BLOGSPOT.COM - Hidup ini indah kalau saling menolong dan memberi kemudahan, kayak misalnya Kangmas atau Mbakyu lagi pengen bongkar magnet Yamaha RX-King tapi nggak tahu caranya, nyokk... kita bantu cara bongkar magnet Yamaha RX-King dengan gampang nggak pake susah. Lha iya tho kalo gampang ya berarti tidak sulit, aahh mbuh lah... Jadi tutorial kali ini, ecieee pake kata "tutorial" segala haha biar cool (adem) gitu yak. Tapi kalau mau lebih cool lagi bisa melipir ke ****mart terdekat dan ngadem di sana, cool beneran jadinya. Eh... koq malah ngalor ngidul kie kepriwek tho yooo....

Baca juga : Engine : Honda CBX 1000 pakai Turbo

Jadi yang mau inyong share kali ini caranya bongkar magnet Yamaha RX-King dikhususkan buat Kangmas dan Mbakyu yang baru pertama kali melakukannya. Melakukan opo hayo ??? Ya bongkar magnet RX-King lah, masak bongkar pondasi, hahaha. Tutorial bongkar magnet RX-King ini inyong share dari videonya Dwi Kristian D, cekidot :

Berikut ini dicontohkan di sebuah Yamaha RX-King berwarna kuning. Dan berikut ini adalah penampakan magnet di bak kopling sebelah kiri dari Yamaha RX-King, magnetnya bulat sob, ya kali kotak. Ono-ono wae (ada-ada aja).

Magnet RX-King
Penampakan magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

1.) BUKA MUR MAGNET PAKAI KUNCI 19 mm
Langkah pertama siapin segelas kopi dan sepiring gorengan, kalau belum ada beli dulu di warkop sebelah, buat jaga-jaga biar perut nggak keroncongan, haha. Siapin dulu kunci kepala 19 / kunci T 19 untuk membuka mur 19 di luar badan magnetnya. Kemudian siapin dua buah baut kepala L, baut ini akan kita gunakan untuk menahan magnet agar nggak berputar saat mur 19-nya dikendorin. Baut L ini nantinya akan ditempatkan di lekukan mesin bagian sisi kanan atas magnet, lalu bagian yang berulir diletakkan di salah satu lubang di magnet, cek gambar di bawah ini :

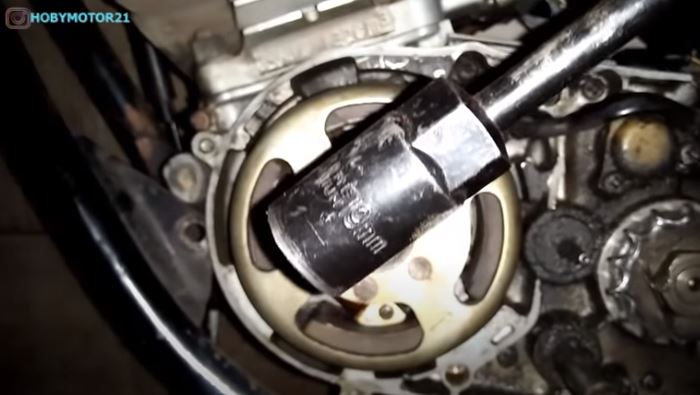

Bongkar Magnet Yamaha RX-King
Ini mur 19 yang kudu dibuka
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Siapin kunci T19 / kunci ring 19 juga boleh
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

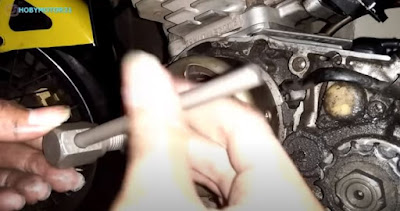

Bongkar Magnet Yamaha RX-King
Siapin 2 baut L buat pengganjal, yang 1 buat cadangan
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Baut L-nya diganjal di lokasi ini
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Lalu kendorin mur 19-nya dengan kunci T 19, baut L-nya tadi
berfungsi sebagai pengganjal, kalau berat boleh digetok perlahan kunci T 19-nya
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Lalu lepas mur 19-nya dengan tangan
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

2.) SIAPIN TREKKER MAGNET RX-KING
Langkah berikutnya siapin alatnya. Di langkah ini sobat musti punya alatnya, nggak bisa enggak. Jangan coba-coba meng-getok magnetnya pakai alat getok, soalnya bisa rusak tuh magnet & komponen sekitarnya, nggak bener itu, bahaya, so siapin alatnya dulu, apa alatnya ? Alatnya adalah berupa sebuah Trekker Magnet untuk RX-King, ini dia bentuknya :

Bongkar Magnet Yamaha RX-King
Alat wajibnya adalah : Trekker Magnet RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

O iya Kang, trekker magnet ini ngga cuman buat RX-King aja,tapi juga bisa dipakai di motor-motor legend macam : Honda Tiger / GL-Pro & Suzuki RC. Belinya lewat online aja, harganya sekitar 60-70 ribu dan seharusnya bisa dipakai bertahun-tahun asal nggak sengaja dilindesin forklift atau dibuang ke truk sampah, waduh....


Alatnya sendiri terdiri dari 3 macam, yaitu (1) yang bentuknya paling gede, itu nanti dipasang di lubang magnet tengah yang ada ulirnya yang tadi ada mur 19 tapi udah kita lepas pakai kunci T 19 sebelumnya. Yang kedua (2) yang bentuknya kayak as drat yang punya kepala, as drat ini nanti ditempatkan di bagian tengah dari alat pertama, yang ketiga (3) as buat memutar, as ini dimasukkan ke lubang alat nomor 2, fungsinya sebagai handle untuk memutar, ini dia wujud 3 alat tersebut :

Bongkar Magnet Yamaha RX-King
Ini ketiga alatnya
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

3.) MELEPAS MAGNET
Sekarang kita akan melepas magnetnya. Alat nomor 1 dipasang dulu di ulir magnet bagian tengah. Perlu diketahui, ulirnya berlawanan arah jarum jam, sehingga ngencenginnya berlawanan arah, nggak usah terlalu dalem, secukupnya aja, Kang.

Bongkar Magnet Yamaha RX-King
Yang gede muternya ke kiri (CCW), yang kecil muternya ke kanan (CW)
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Selanjutnya alat nomor 2 dimasukkan ke lubang tengah alat nomor 1. Perlu Kangmas dan Mbakyu ketahui sekali lagi, alat nomor 1 yang gede diputernya ke kiri (berlawanan arah jarum jam / CCW), sedangkan alat nomor 2 yang kayak as drat diputernya ke kanan (searah jarum jam / CW). Berikutnya masukkan alat nomor 3 alias handlenya ke lubang di alat nomor 2, seperti ini :

Bongkar Magnet Yamaha RX-King
Masukkin handle-nya ke lubang alat nomor 2
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

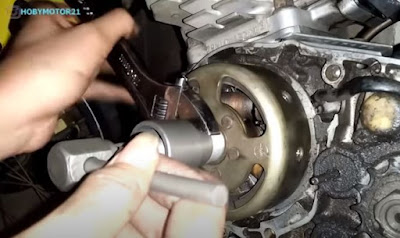

Bongkar Magnet Yamaha RX-King
Handle-nya akan berfungsi sebagai tuas bantu
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Setelah itu letakkan kunci Inggris di bagian belakang alat nomor 1 yang gede itu. Kunci Inggris yang diem bae nggak bisa bahasa Inggris ini berfungsi sebagai alat penahan,sementara tangan kita kudu memutar handle (alat nomor 2 & 3) searah jarum jam. Yupz ngendorinnya searah jarum jam, kendorin sampai magnetnya lepas. O iya sekiranya keras bingits di awal, bagian handle-nya yang ditunjuk di gambar di bawah ini bisa digetok pakai tangan.

Bongkar Magnet Yamaha RX-King
Getok handle-nya pakai tangan kalau keras
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Setelah itu kendorin perlahan sampai magnetnya lepas dari bak kopling.

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Nah sekarang magnetnya udah lepas dari bak koplingnya nih...

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Bongkar Magnet Yamaha RX-King
Credit : CARA PALING MUDAH UNTUK PEMULA BONGKAR MAGNET RX KING, by : Dwi Kristian D, under the CC-BY License

Oke, sekian, semoga bermanfaat. Buat yang pengen lihat videonya langsung, monggo ditonton di bawah ini :
